Автоматизация высокоточных измерений

CRM и автоматизация метрологических исследований для Sartorius

Автоматизация высокоточных измерений

Sartorius использует высокоточные компараторы и работает с государственными организациями, НИИ и частными лабораториями. Для заказчика было важно спроектировать систему, которая связывает лабораторное оборудование, реестры средств измерений и оформление результатов поверки в единый цифровой процесс.

Мы разработали информационную систему с несколькими разделами: эталоны, справочник СИ, поверка, настройки, пользователи и шаблоны. При этом проектировалась не только логика интерфейсов, но и общая архитектура клиентской и административной частей продукта.

Отдельным требованием была технологическая независимость: система должна работать на локальных компьютерах и в закрытых сетях, обновляться без облачной зависимости и не быть привязанной к внешним сервисам, кроме тех интеграций, которые действительно нужны для метрологического процесса.

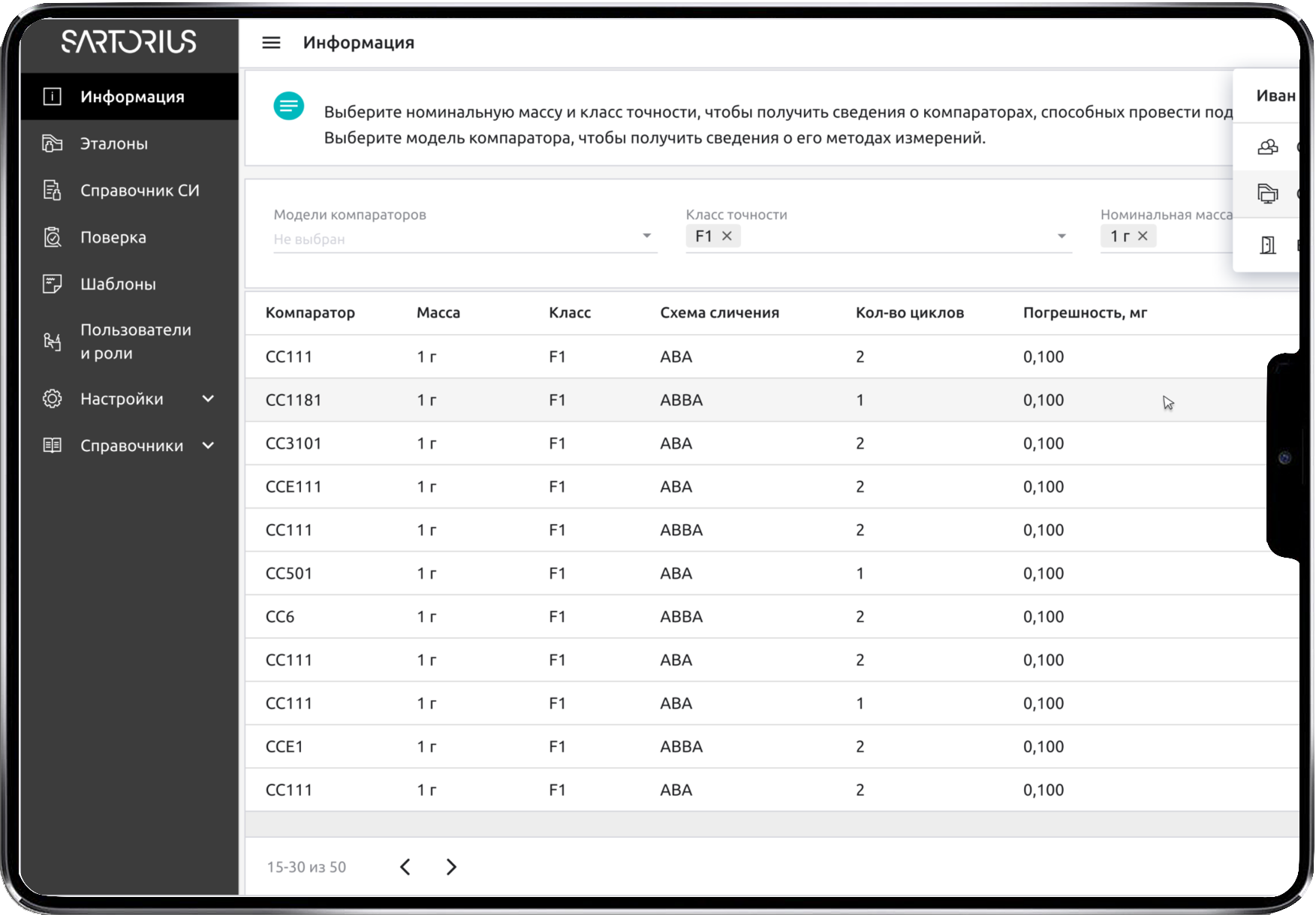

Общий интерфейс системы автоматизации высокоточных измерений Sartorius

Что требовал проект

Система создавалась как рабочий метрологический продукт, который можно поставлять клиентам заказчика и разворачивать в разных инфраструктурных сценариях.

Связь с оборудованием

Система интегрируется с лабораторным оборудованием и получает данные измерений напрямую в рабочий процесс поверки.

Обмен с ФГИС «Аршин»

Результаты поверок, XML-файлы и обязательные реквизиты подготавливаются с учётом требований внешней государственной системы.

Ролевые разделы

Состав доступных разделов и сценариев зависит от роли пользователя и особенностей конкретной поставки системы.

Живые фильтры

Фильтры, сортировки и карточки работают без перезагрузки страницы и не сбрасывают рабочее состояние пользователя.

Клиентская и административная части

Проект включает отдельный контур для подготовки обновлений и отдельную клиентскую часть для выполнения измерений и оформления результатов.

Локальная работа

Система рассчитана на использование без открытой сети, на локальных машинах и в закрытой инфраструктуре заказчика.

Эталоны и СИ

В системе реализованы отдельные реестры эталонов и средств измерений. Для эталонов используется древовидная структура, где наборы и отдельные гири связаны между собой, а карточка хранит реквизиты, производственные данные, нормативные параметры и статус пригодности.

Особое внимание было уделено формированию состава наборов. Пользователь может добавлять несколько гирь одного номинала, а система корректно отображает групповые позиции, контролирует уникальность и автоматически рассчитывает нестабильность массы и суммарную неопределённость.

Карточки средств измерений построены так, чтобы связывать основные сведения, комплектацию, историю поверок и дальнейшую отчётность. За счёт этого учёт СИ перестаёт быть разрозненным набором таблиц и становится частью единой метрологической системы.

Контур учёта

Реестр эталонов

Система хранит наборы гирь, реквизиты, поверки и состав эталонов с учётом их метрологических характеристик.

Реестр СИ

Для средств измерений ведутся идентификационные данные, владельцы, характеристики, поверки и комплектность.

Проверка уникальности

При добавлении записи система проверяет заводские номера и не даёт создавать дублирующие карточки.

Состав наборов

Пользователь может формировать наборы гирь с дубликатами номиналов и детальной параметризацией каждой единицы.

Автоматические расчёты

Нестабильность массы, неопределённости и другие расчётные величины формируются автоматически на основе введённых данных.

История поверок

После появления поверок система блокирует некорректные изменения состава и сохраняет историю измерений для дальнейшего анализа.

Как проходит поверка

Поверитель выбирает средство измерения или набор, для которого нужно выполнить операцию, и получает весь связанный метрологический контекст.

Система подставляет параметры поверителя, условия окружающей среды и предлагает подходящую схему сличения и тип поверки.

В рабочий процесс включаются компараторы и другое лабораторное оборудование, а система валидирует соответствие оборудования номиналам.

Показания поступают в интерфейс в ходе выполнения циклов, а пользователь видит ход измерений и статус выполнения без ручного копирования данных.

Система в реальном времени рассчитывает погрешности, неопределённости, статистические показатели и другие метрологические параметры.

После валидации полноты данных система формирует документы, XML и результат для дальнейшего обмена с ФГИС «Аршин».

Поверка и отчёты

Раздел поверки построен как единое рабочее пространство для полного цикла операций: от выбора набора и настройки методики до фиксации результата. Пользователь работает в интерфейсе, где одновременно видит дерево СИ, параметры измерений, статусы и итоговые показатели.

Система поддерживает стандартные и совокупные поверки, помогает выбирать схемы сличения и контролирует, чтобы измерения соответствовали нормативным требованиям. Встроенная валидация не даёт завершить процесс с неполным или противоречивым набором данных.

На выходе заказчик получает не только зафиксированное измерение, но и полноценный пакет отчётности: протоколы, сертификаты, PDF-документы и XML для внешних систем. Это сокращает объём ручной работы и уменьшает риск ошибок в критичных метрологических документах.

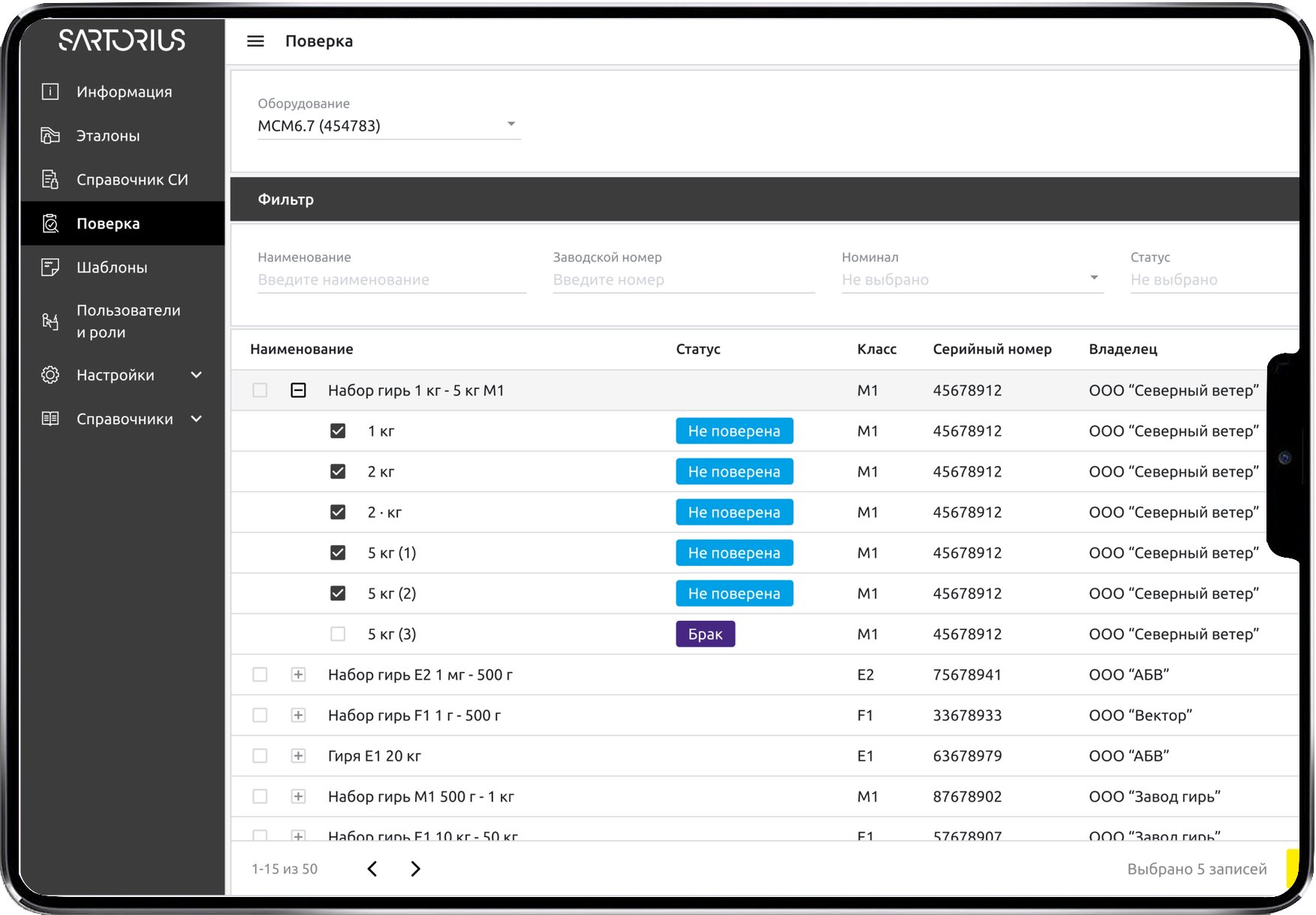

Раздел поверки и измерений в системе Sartorius

Выходные документы

Схемы сличения

Система учитывает разные схемы поверки и помогает подобрать сценарий под конкретный тип измерений.

Контроль качества

Пользователь видит ход циклов, корректность параметров и предупреждения по условиям измерений в одном интерфейсе.

Расчёты в реальном времени

Метрологические показатели и статистические величины вычисляются автоматически по мере поступления данных.

Протоколы и сертификаты

Из данных поверки формируются итоговые документы, которые можно сразу использовать в рабочем документообороте лаборатории.

XML для ФГИС

Перед отправкой в ФГИС «Аршин» система валидирует набор данных и создаёт XML-файлы по заданным правилам.

Учёт особых случаев

Система учитывает ситуации после ремонта, эталонные экземпляры и другие сценарии, где нельзя ограничиться одним стандартным шаблоном.

Что получила лаборатория

Проект превратил набор метрологических операций в управляемую цифровую систему, где учёт, измерения и отчётность строятся на одной модели данных.

Сквозной процесс

От учёта эталонов и СИ до поверки и формирования документов все операции связаны в единую логику.

Надёжная история данных

Поверки, состав наборов, расчёты и изменения сохраняются так, чтобы не терять метрологический контекст.

Работа под регламенты лаборатории

Система учитывает реальные методы работы, требования аккредитации и состав оборудования заказчика.

Продукт для дальнейших поставок

Заказчик получил основу, которую можно развивать, обновлять и разворачивать у новых клиентов как собственный программный продукт.

Настройки, шаблоны и доступ

В проекте был реализован отдельный контур для настройки оборудования, лабораторных реквизитов и лицензий. Пользователь может регистрировать устройства, настраивать параметры подключения, управлять юридическими данными лаборатории и контролировать критичные операции документооборота.

Ещё один важный слой системы — это шаблоны отчётов и сертификатов. Заказчик получил механизм, который хранит базовые шаблоны, допускает создание пользовательских вариантов и связывает шаблоны с данными поверки и системными параметрами вывода.

Отдельно автоматизировано управление пользователями: роли, блокировка, персональные данные, хеширование паролей и визуальная идентификация сотрудников. Это позволяет объединить измерения, отчёты и доступ в одном пространстве управления системой.

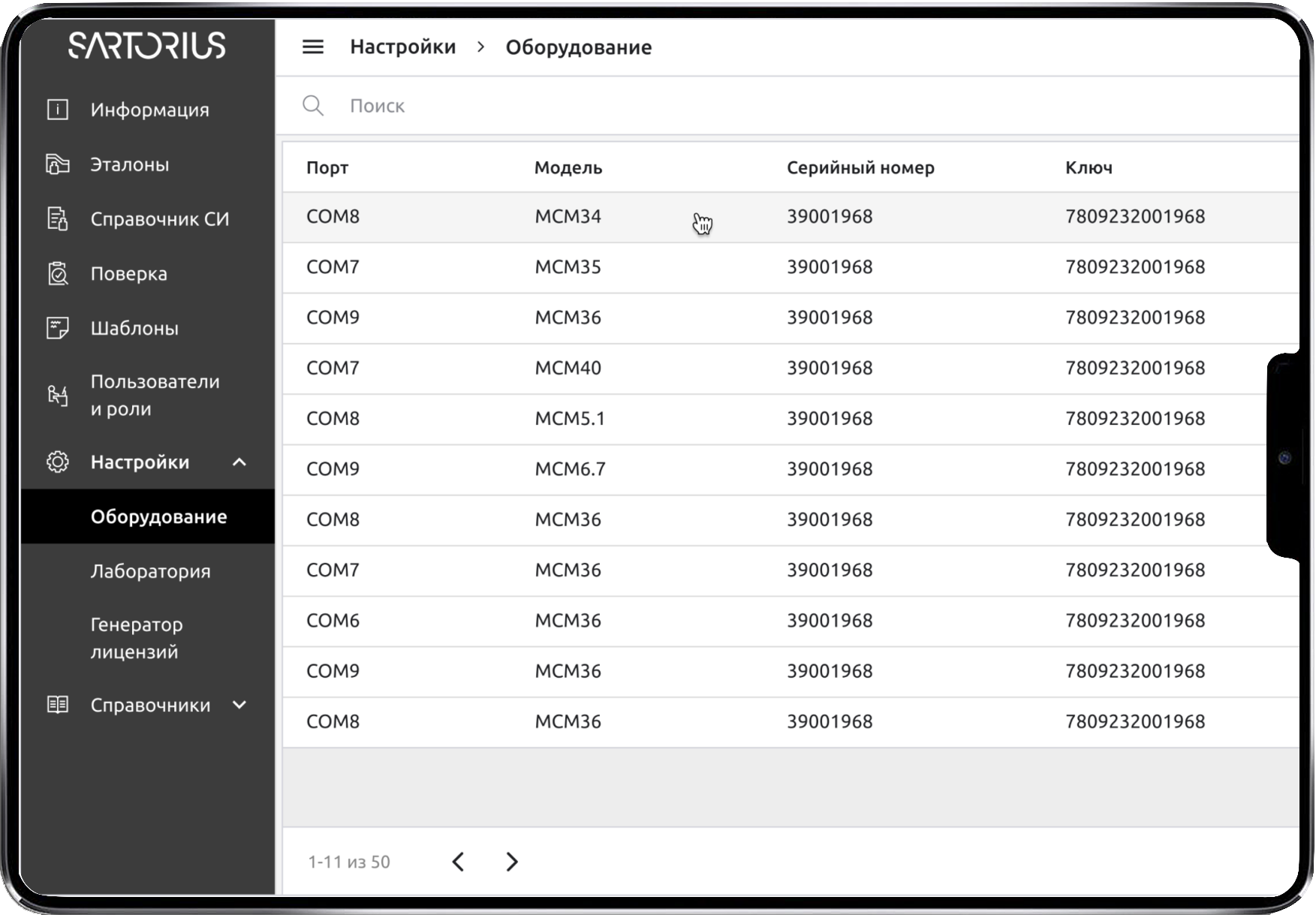

Раздел настроек оборудования в системе Sartorius

Служебный контур

Регистрация устройств

Система помогает подключать и настраивать оборудование через порты, модели, серийные номера и параметры соединения.

Данные лаборатории

Юридические реквизиты, аккредитация, шифры для ФГИС и нумерация документов управляются в одном разделе настроек.

Шаблоны отчётов

Базовые и пользовательские шаблоны позволяют адаптировать итоговые документы под реальные требования клиента.

Пользователи и роли

Администратор управляет правами доступа, блокировкой, фото, логинами и ролями сотрудников в одном интерфейсе.

Лицензии

Генерация ключей, управление сроками действия и учёт выданных лицензий вынесены в отдельный специализированный инструмент.

Независимое развёртывание

Система может работать на разных операционных системах и обновляться на локальном компьютере без зависимости от внешнего SaaS.

Почему нужна своя система

Проект требовал не просто интерфейса для учёта, а полноценной метрологической платформы, которую можно поставлять клиентам и использовать вместе с оборудованием.

Система должна была работать как клиент-серверный продукт, поддерживать локальную установку, закрытые сети и независимость от внешних санкционных рисков.

Нужно было объединить учёт эталонов, средств измерений, поверки, отчётность, шаблоны и обмен с ФГИС «Аршин» в одной логике данных.

Решение должно было глубоко интегрироваться с лабораторным оборудованием и автоматически выполнять расчёты, которые нельзя безопасно переложить на ручные таблицы.

Заказчик получил собственный программный продукт, который можно обновлять, дорабатывать и разворачивать в нужной инфраструктуре без лицензионной зависимости.
